Pour 590 caissons carrés

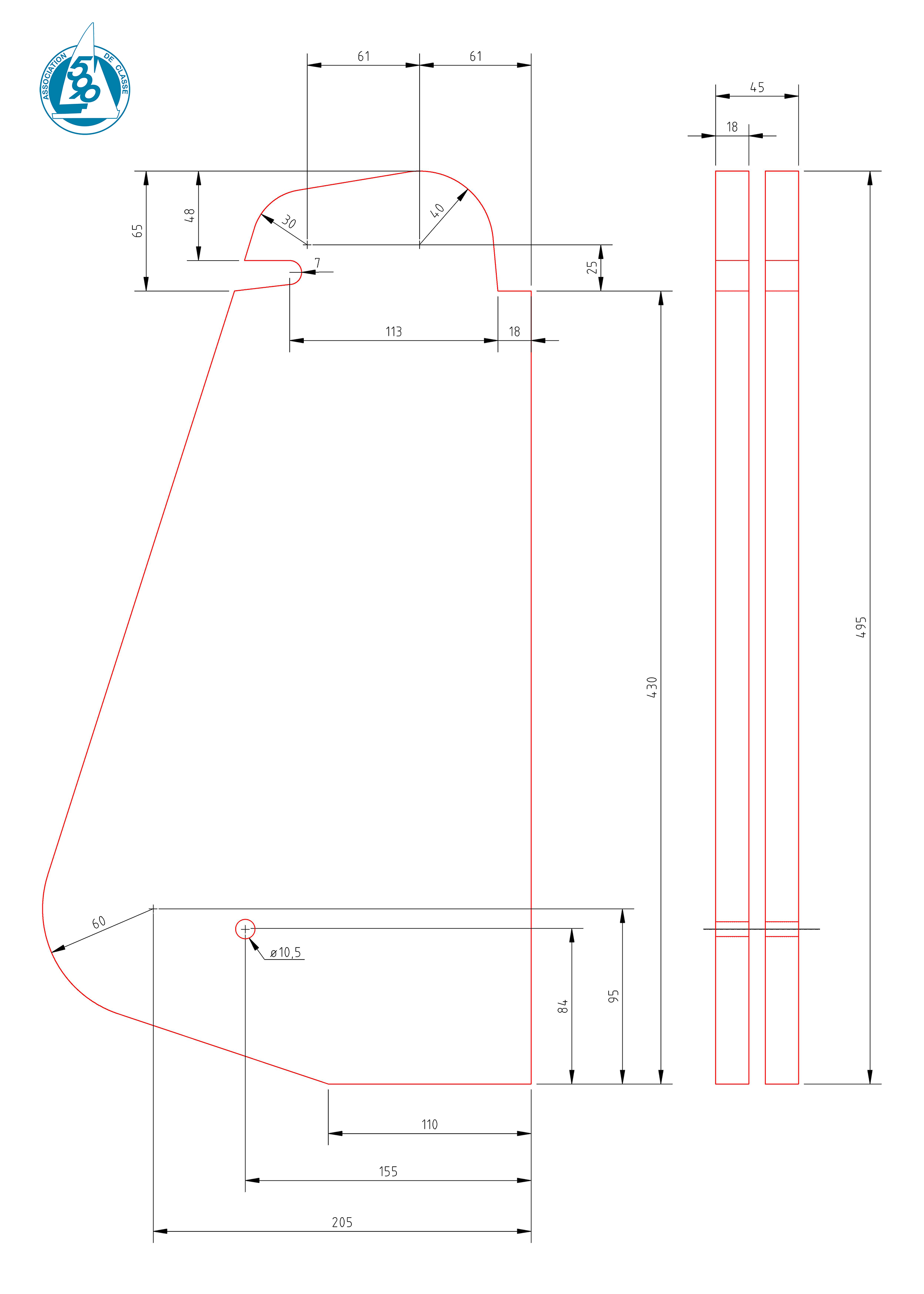

Tête de gouvernail (Flancs)

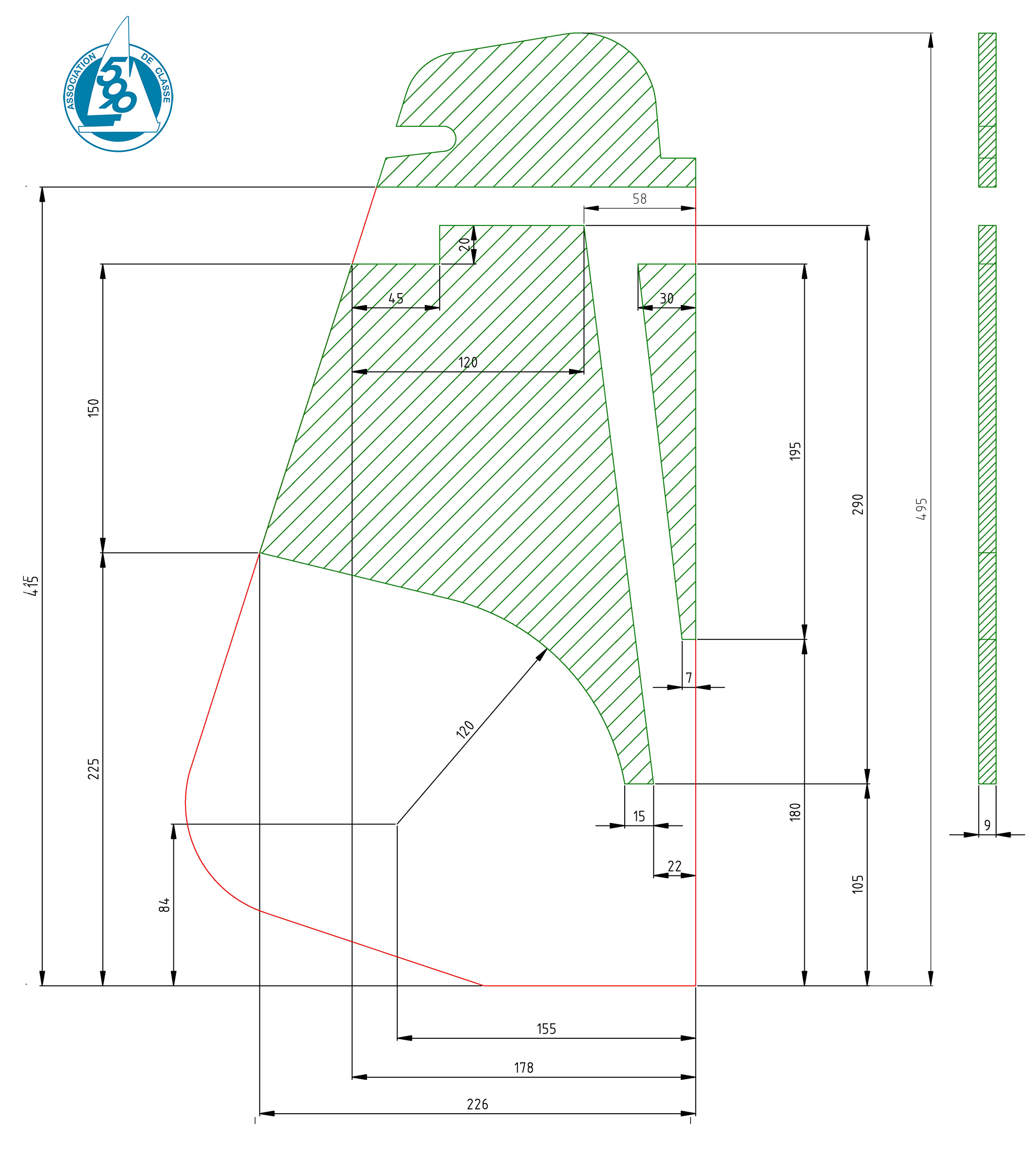

Tête de gouvernail (Entretoises)

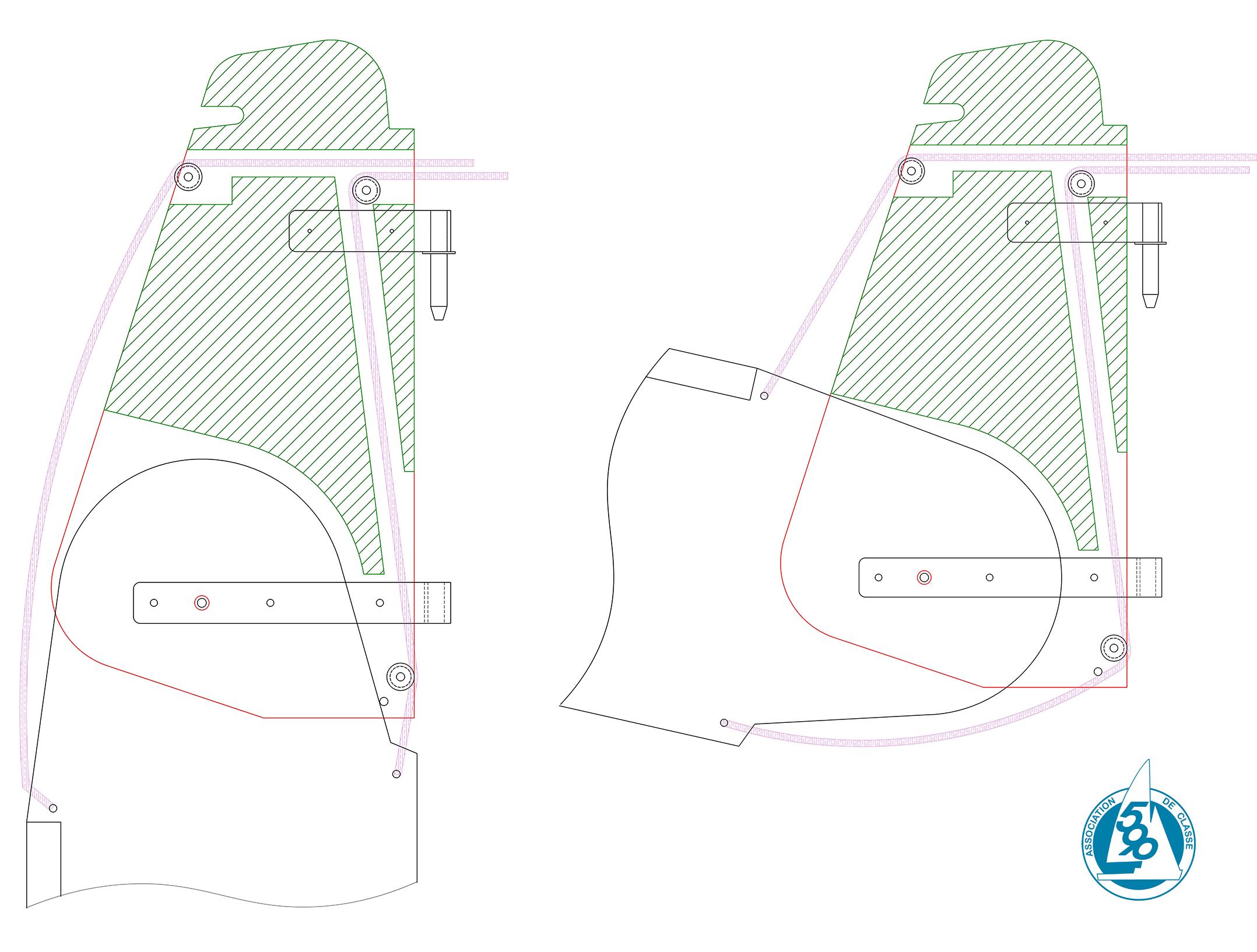

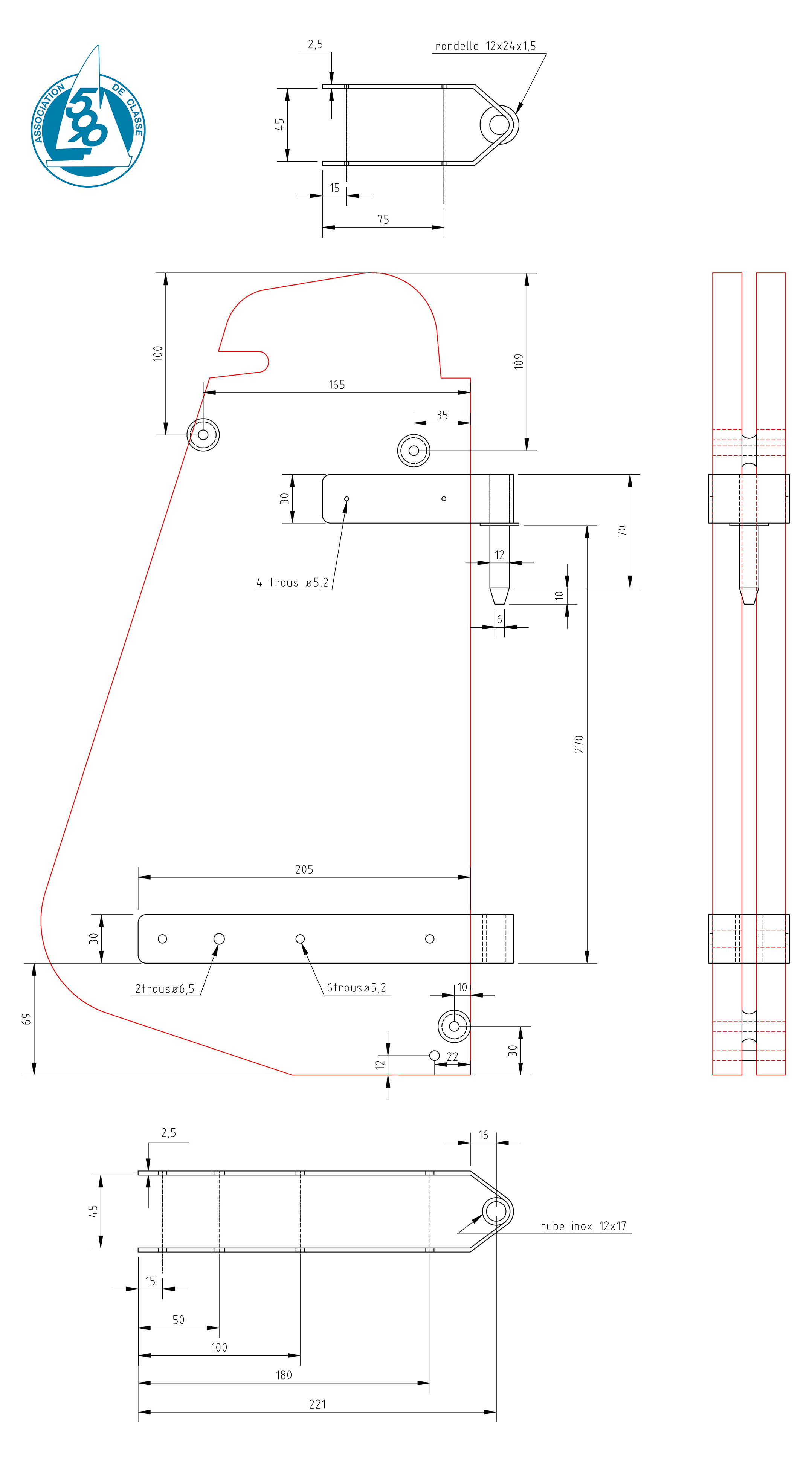

Tête de gouvernail (Ferrures et réas)
Sur certain 590 caissons ronds les ferrures d’aiguillot sur la tête sont en inox similaires a ceux des caissons carrés. On peut s’inspirer de ce plan en s’assurant que la position de l’axe de relevage est la même.

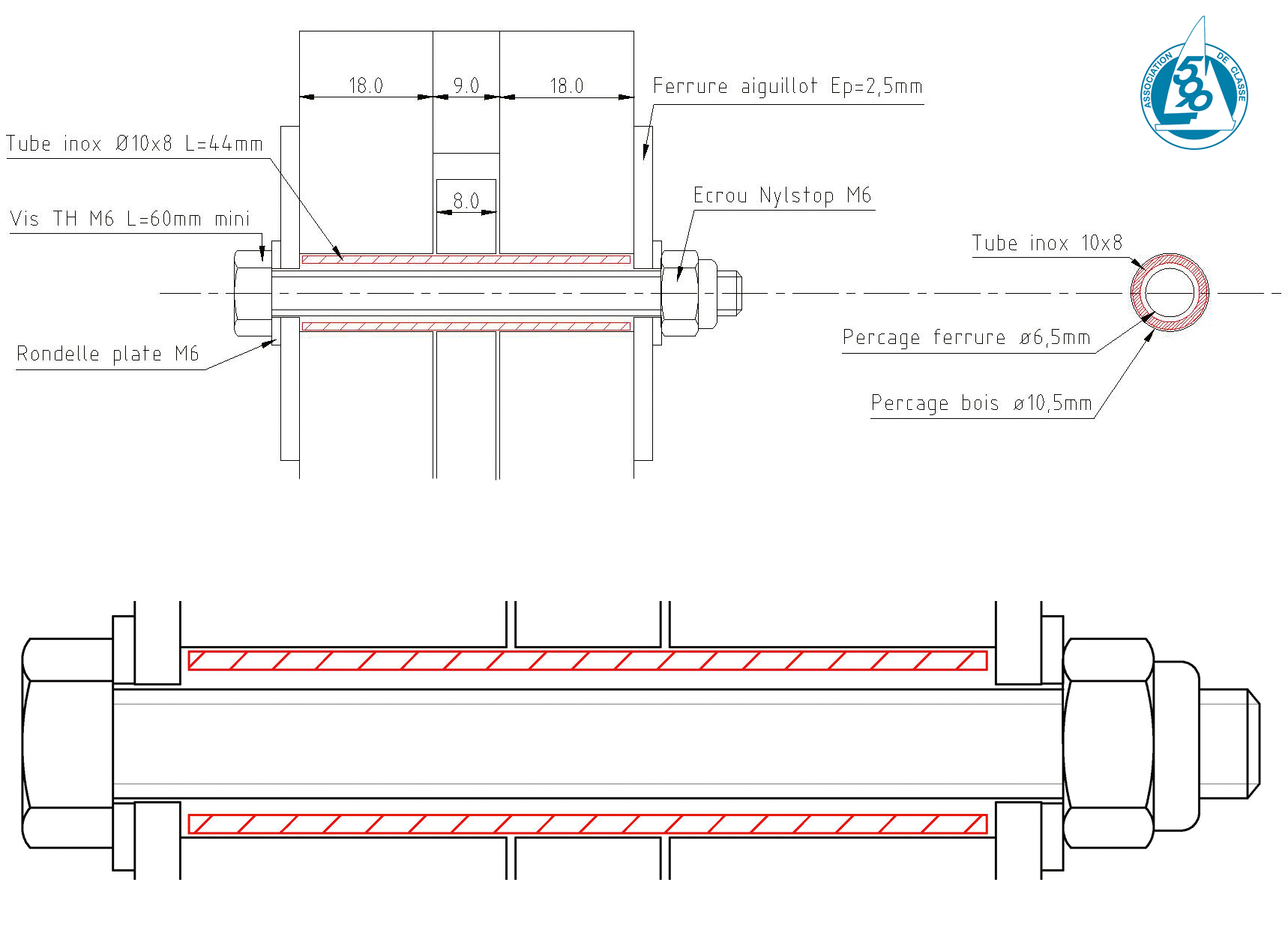

Montage axe
La longueur du tube inox est de 44 mm correspondant a un jeu nul de la lame de safran (18 mm x 2 + 8 mm) on peu en diminuant la longueur de ce tube à 43 mm augmenter le serrage de la lame lorsque l’on visse l’écrou Nylstop.
Un site qui propose du tube inox Ø 10 mm Ep 1 mm Longueur 100 mm et plus
https://www.inoxalu.fr/Article/400-Tube-rond-8-x-1
Passage des bouts
