Plans

Pour 590 caissons ronds

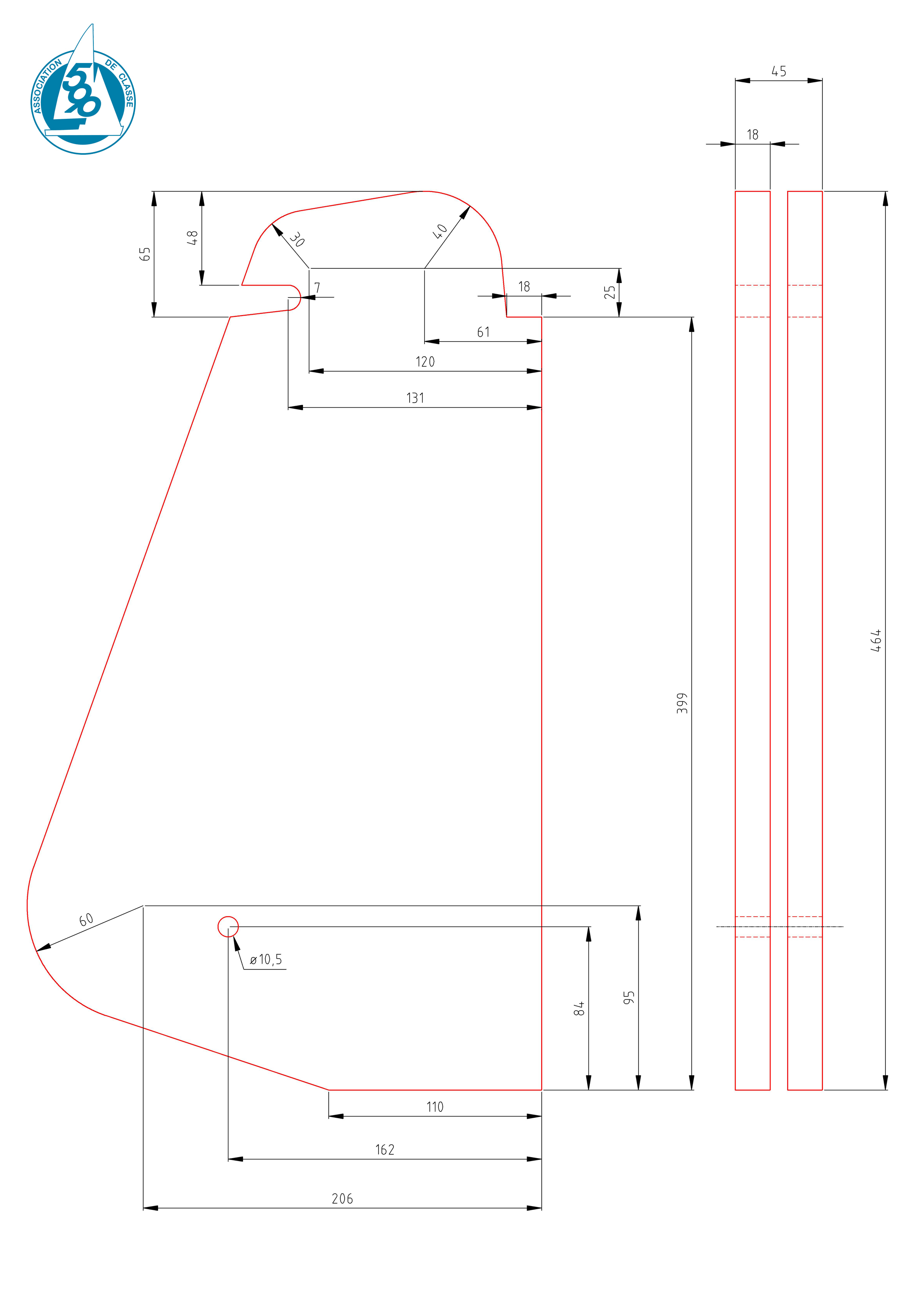

Tête de gouvernail (Flancs)

Vérifier si la position du trou de l'axe de relevage de la ferrure correspond au plan

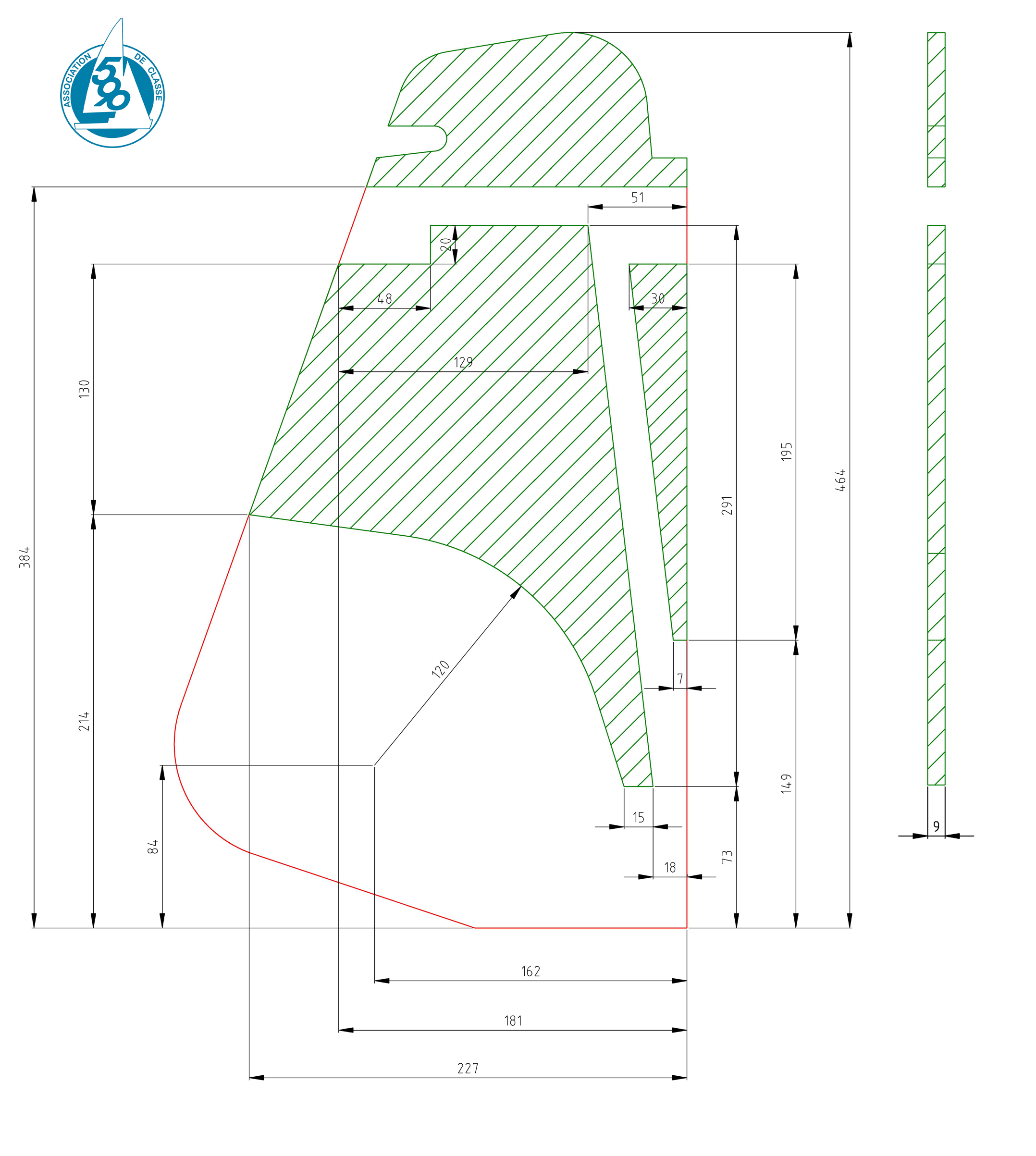

Tête de gouvernail (Entretoises)

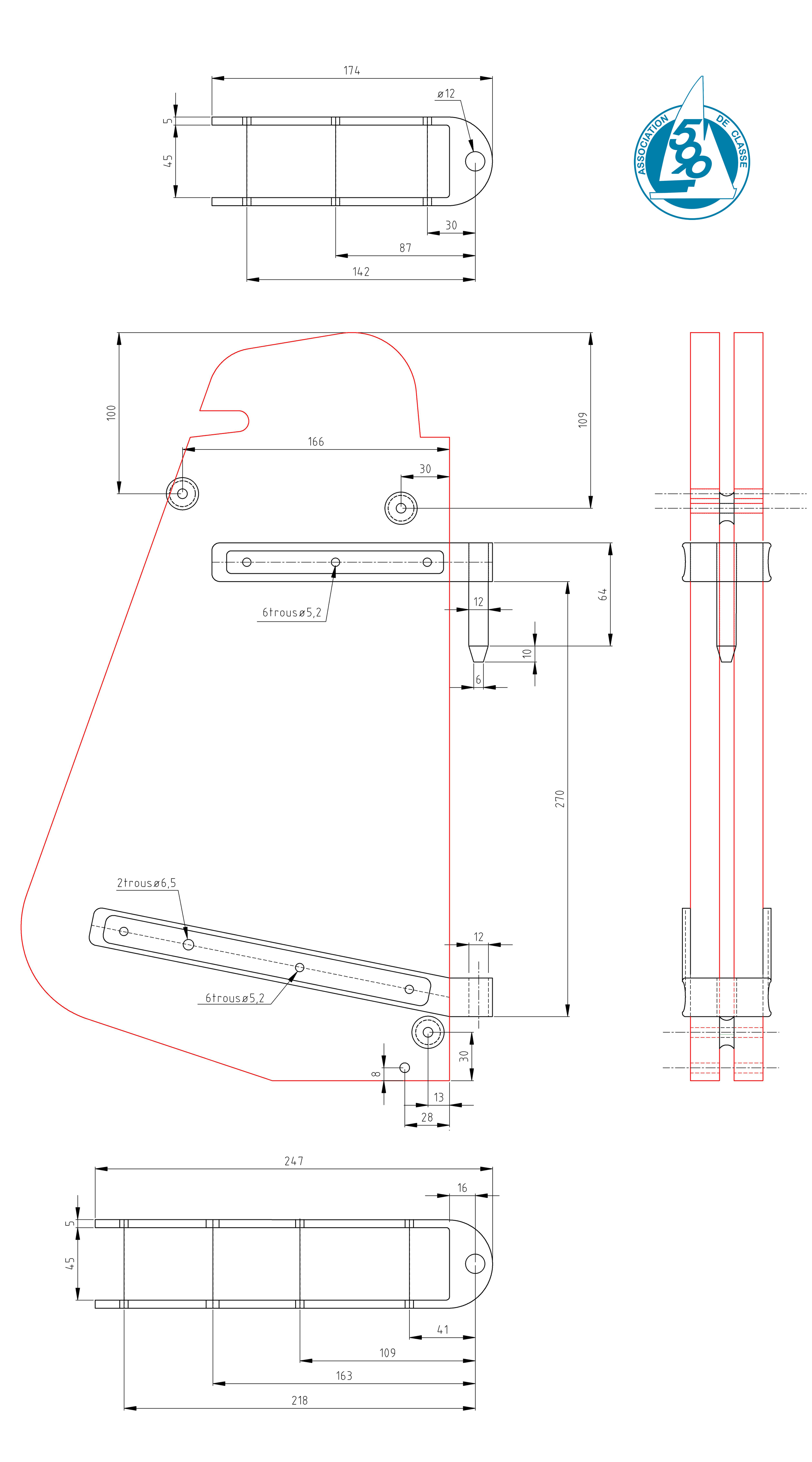

Tête de gouvernail (Ferrures et réas)

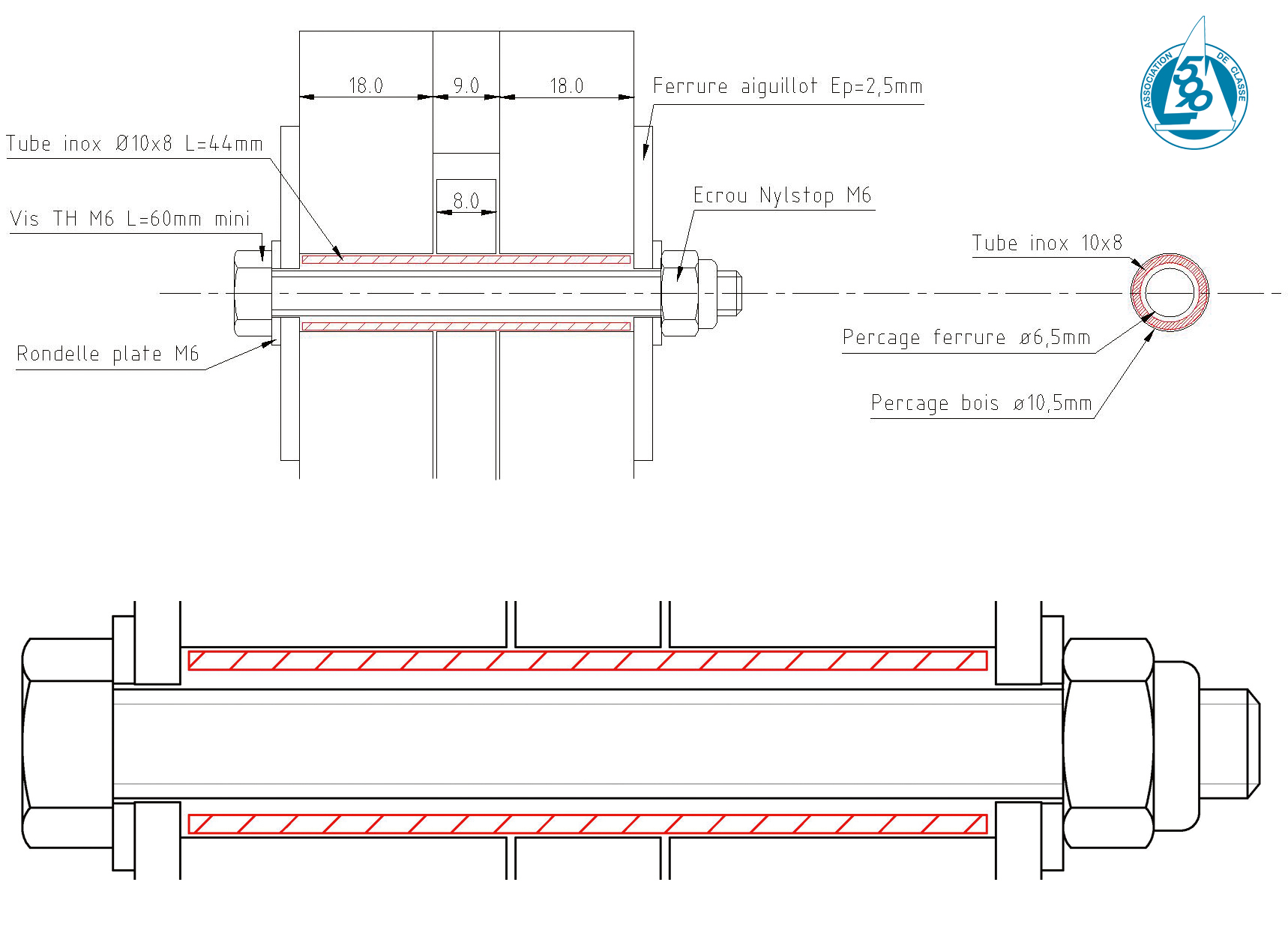

Montage axe

La longueur du tube inox est de 44 mm correspondant a un jeu nul de la lame de safran (18 mm x 2 + 8 mm) on peu en diminuant la longueur de ce tube à 43 mm augmenter le serrage de la lame lorsque l’on visse l’écrou Nylstop.
Un site qui propose du tube inox Ø 10 mm  Ep 1 mm  Longueur 100 mm et plus
https://www.inoxalu.fr/Article/400-Tube-rond-8-x-1

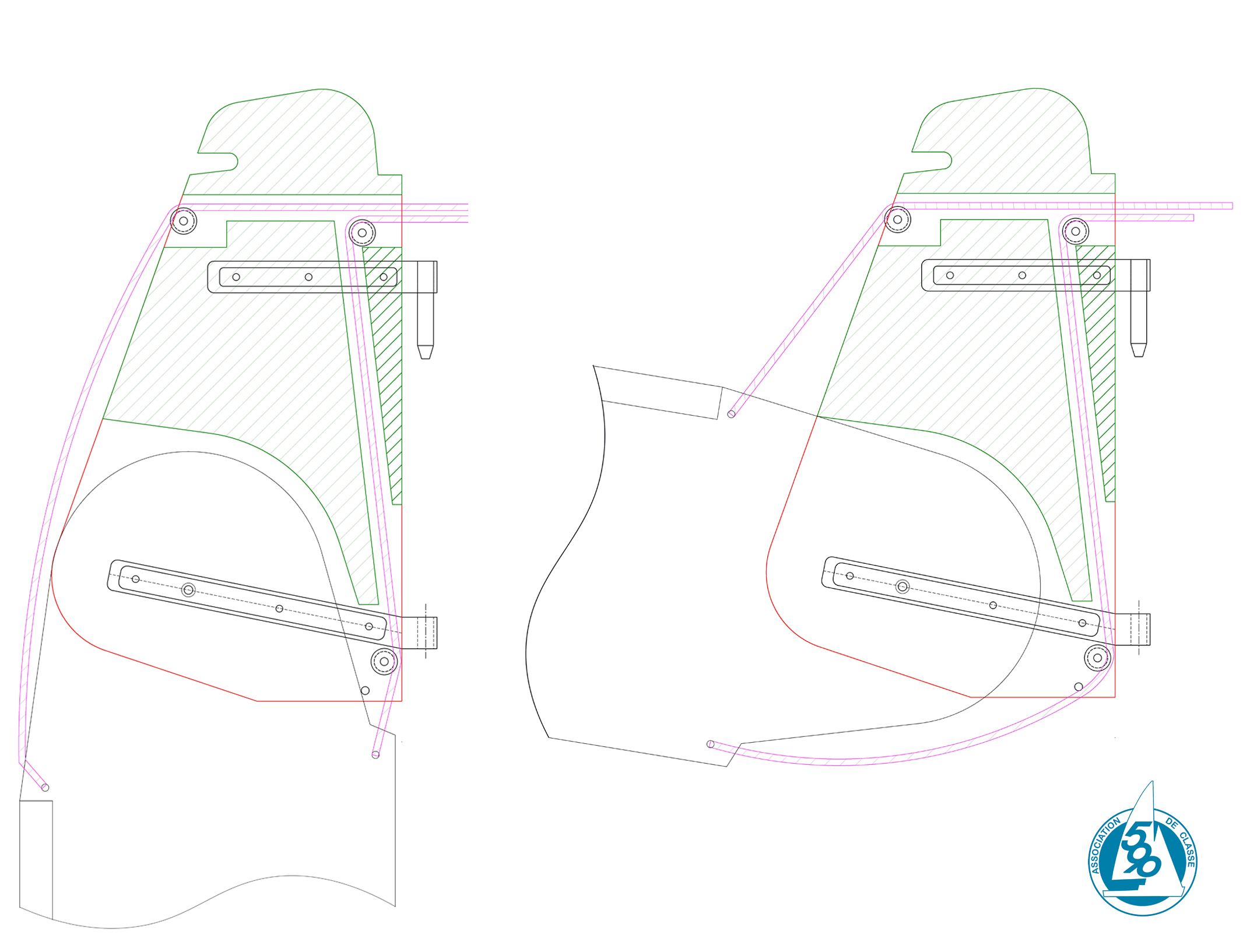

Passage des bouts
